調光システムとは

調光システムとは照明制御システム、あるいは調光コントロールシステムとも呼ばれ、施設などの空間における「光の印象管理」を行うシステムを指します。主に「調光分電盤」、あるいは「調光ユニット」、及び「ライトコントローラ」といった機器から構成されています。

調光分電盤

「調光分電盤」は調光コントロールなど、照明装置をひとつにまとめて集約する盤です。一定以上の規模の施設では、照明制御が集中しているため、調光分電盤を設置して運用するのが一般的です。また、分電盤内部は、部品ごとにメンテナンスや調整ができる設計で、長期間の運用にも適しています。なお、アル・ワズンでは、照明の演出方法や設備規模、運用の実態に合わせて、最適な状態にカスタムして納入しています。

調光分電盤

調光分電盤のシステムイメージ

こんな場所が適しています。

  • レストラン個室や小規模ホワイエなど、手動で明るさを変化させたり、事前に設定シーンを手動で切り替えたり、個別で簡易に調光するスタイルを求められる場所に向いています。

    タイマーやセンサーによる動作や、外部からの遠隔といった複雑な操作をする場所
    タイマーやセンサーによる動作や、
    外部からの遠隔といった複雑な操作をする場所

    例えばホテルのロビーやレストラン、施設共用部など、時間に合わせて明るさを変化させたり、太陽光や人感に反応させたり、外部からの操作器を接続するなど、多様なスタイルが求められる場所に適しています。

  • 回路数が多い空間を一括で操作するような場所

    回路数が多い空間を一括で操作するような場所
    回路数が多い空間を一括で操作するような場所

    調光分電盤内部に集約された調光ユニットは、幅250mm高さ50mmというコンパクトなサイズにより、ホテルのウエディング施設やMICE(マイス)施設など特に回路数が多い施設で活躍しています。

よく導入される場所の例

・20回路以上の場所…レストラン(平均40回路)、バンケット、MICE施設、式場など

  • ホテル廊下(10回路)照明器具が少ない空間に適しています。

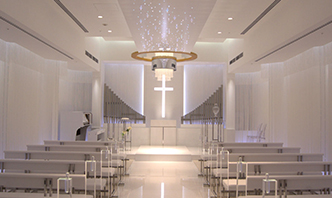

    式場/神殿(40回路)

    挙式やイベントなどの進行に合わせたシーンを演出している空間に適しています。

  • ホテルホワイエ(15回路)休憩スペースなどに適しています。

    ホテル内バンケット(60回路)

    宴会場や会議など多様な目的で利用される空間に適しています。

  • レストラン個室(20回路)小規模空間のレストランに適しています。

    ホテルレストラン/オールデイダイニング(80回路)

    朝食からBARタイムまで幅広いシーンを自動で切り換える空間に適しています。

調光分電盤の基本情報

入力電源 AC100V/AC200V 50/60Hz 単相3線式
ブレーカー 主幹ブレーカー内蔵モデル/外部ブレーカー対応モデル
保護回路 20Aブレーカー内蔵(主幹ブレーカー内蔵モデルの場合)
強制点灯
回路別最大容量 12A
回路数 内部ディマーユニット数による
制御方式 位相制御(白熱灯)/位相制御(LED)/PWM制御/ONOFF(直)制御/その他

サイズ(例)

設置方法: H1200サイズまでは壁面取付けタイプ。H1450サイズ以上は壁面床置きタイプ
ブレーカーや入力電源など設置環境に合わせてカスタマイズします

調光ユニット

調光分電盤とは別に、単独で設置が可能なユニットタイプ。片手サイズのコンパクトさが特長ですが、1あたり最大1200Wの大容量の接続にも対応するロングセラー製品です。通常は回路数の少ない空間や簡単な調光シーンで演出する空間、各所に離れた照明器具の一括調光など、調光分電盤による調光システムを補う目的で使用します。

調光分電盤

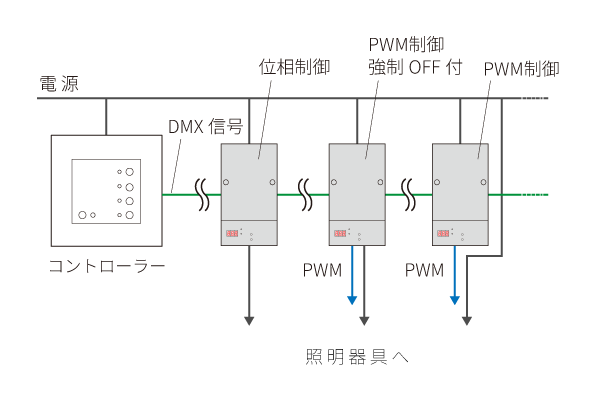

調光ユニットのシステムイメージ

こんな場所が適しています。

  • レストラン個室や小規模ホワイエなど、手動で明るさを変化させたり、事前に設定シーンを手動で切り替えたり、個別で簡易に調光するスタイルを求められる場所に向いています。

    タイマーやセンサーによる動作や、外部からの遠隔といった複雑な操作をする場所
    手動調光やシーンなど、
    簡単な操作をするような場所

    レストラン個室や小規模ホワイエなど、手動で明るさを変化させたり、事前に設定シーンを手動で切り替えたり、個別で簡易に調光するスタイルを求められる場所に向いています。

  • 設置も簡単で、かつサイズもコンパクトなので、設置スペースにゆとりがなく、かつ照明器具の少ない場所には特にお勧めです。

    照明器具の少ない空間を一括で調光するような場所
    照明器具の少ない空間を一括で調光するような場所

    設置も簡単で、かつサイズもコンパクトなので、設置スペースにゆとりがなく、かつ照明器具の少ない場所には特にお勧めです。

20回路未満の場所

  • ホテル廊下(10回路)照明器具が少ない空間に適しています。

    ホテル廊下(10回路)

    照明器具が少ない空間に適しています。

  • ホテルホワイエ(15回路)休憩スペースなどに適しています。

    ホテルホワイエ(15回路)

    休憩スペースなどに適しています。

  • レストラン個室(20回路)小規模空間のレストランに適しています。

    レストラン個室(20回路)

    小規模空間のレストランに適しています。

調光分電盤の基本情報

入力電源 AC100V 50/60Hz
強制点灯
入力信号 DMX
制御方式 位相制御(LED)/PWM制御/ONOFF(直)制御、その他
最大容量 12A
回路数 1~2回路(機種による)
サイズ H200×W116×D77

調光分電盤の基本情報

ALWAZN調光システムの機能

  • 操作スイッチのバリエーションが豊富

    シーンを呼び出すリモートスイッチは4シーン、10シーン、50シーンと幅広く、手動調光用のフェダースイッチも2回路用から最大8回路用までバリエーションが豊富なためさまざまな用途に応じた操作スイッチをご提案します。また、バンケットなどで使用される調光卓などにも対応しています。

  • 自動でシーンを演出

    事前に設定したタイムスケジュールに合わせて自動的に照明の明るさが変化します。これにより時間帯や四季によって様々なシーンの演出が可能。またお好みのシーンで止めておくこともできます。

  • センサーでシーンを演出

    太陽光や人感によるセンサーで照明の明るさを自動調整します。人の出入りが少ない共用部に導入することで省エネ効果も期待できます。

  • マルチカラーも演出

    独自のコントローラを組み込むことで、マルチカラー照明によるシーン演出が可能です。一般照明とカラー照明の一括制御により管理も容易になります。また、外部コントローラによるカラー演出を、DMX信号や接点で受けて呼び出すこともできます。

  • ワイヤレス操作にも対応

    リモコン操作でシーンを呼び出すことが可能です。リモートスイッチと併用することも可能です。

  • 他社メーカーと連動した制御にも対応

    他社メーカーの調光卓や既存スイッチを用い、当社の調光盤で制御を行ったり、電動カーテンや音楽などの信号を受け取って、照明を連動させたり、演出空間において様々なアイテムとの連動制御にも柔軟に対応しています。

調光システムの特長

完全カタマイズ

アル・ワズンの調光システムは、調光方式やセンサー、タイマー、フルカラー演出など、求める効果に合わせた完全カスマイズ。一方、内部機材に共通性を持たせた無駄のない設計により、コスト面にも配慮しています。

国内での一貫生産

回路設計から内部プログラム、外装設計、そして生産から検査に至るまで、国内で一貫して生産を行っています。非常に低い初期不良率を実現するなど、高品質な製品をお届けしています。

安心のアフターフォロー

調光盤設備の機能と能力を十分に引き出し、長期に渡って安全にご使用いただくため、定期的な点検を中心に充実のアフターケアをご提供しています。また突発的に発生するトラブルにも迅速に対応できる体制を整えております。
